TB Mapper

Program służy do starowania (spakowania) mapy np. ściągniętej przez program MapoTero. Możemy też za pomocą tego programu utworzyć atlas, czyli kilka map w różnej skali, które możemy szybko przełączać. Programu TBmapper możemy również użyć do łączenia kafli z katalogu „set” w całość. Na forum Trekbuddy możemy zobaczyć instrukcję programu i link do jego pobrania: http://www.trekbuddy.net/forum/viewtopic.php?t=7241.

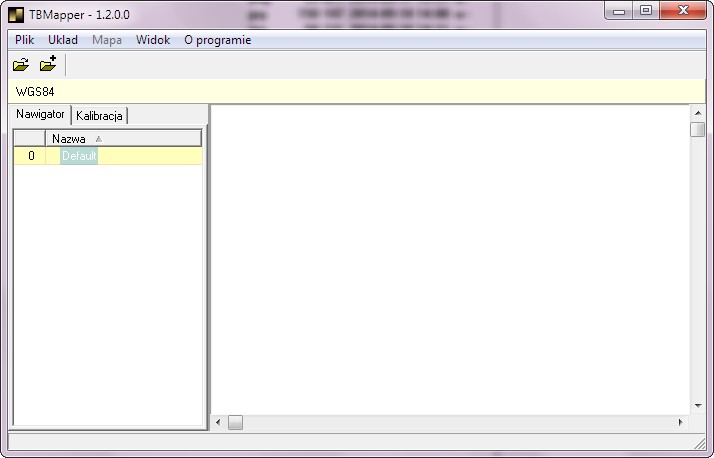

Na początek krótki opis programu:
    Menu "Plik"
  • Otwórz - otwieranie mapy. W przypadku ściągniętej poprzez MapoTero wybieramy plik kalibracyjny .map.
  • Dodaj - Dodawanie kolejnej mapy w warstwie lub kolejnej mapy w następnej warstwie.
  • Zamknij wszystko - zamyka wszystkie mapy i warstwy.
  • Eksport do Trekbuddy... - Tworzenie pojedynczej mapy lub atlasu.
  • Zamknij - zamyka program.

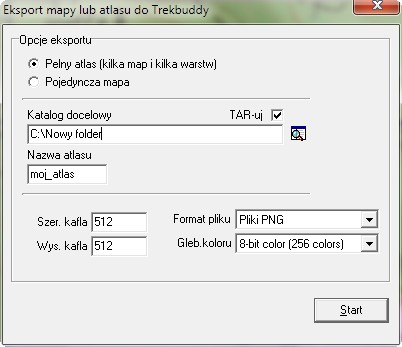

    Eksport do Trekbuddy... - Opcje eksportu
  • Pełny atlas (kilka map i warstw) - zaznaczamy jeśli tworzymy atlas.
  • Pojedyńcza mapa - zaznaczamy jeśli tworzymy pojedynczą mapę.
  • katalog docelowy - wybieramy katalog w którym zostanie zapisana stworzona przez nas mapa.
  • TAR-uj - zaznaczamy jeśli mapa ma być w formacie TAR.
  • Nazwa atlasu - określamy nazwę atlasu, opcja ta jest nieaktywna gdy tworzymy pojedyńczą mapę.
  • szer. kafla - określamy wymiar kafla.
  • Wys. kafla - określamy wymiar kafla.
  • Format pliku - mamy do wyboru format .JPEG i .PNG.
  • Gleb.koloru - gdy wybierzemy .PNG, określamy paletę kolorów.
  • Jakosc JPEG - gdy wybierzemy .JPEG, określamy stopień kompresji.

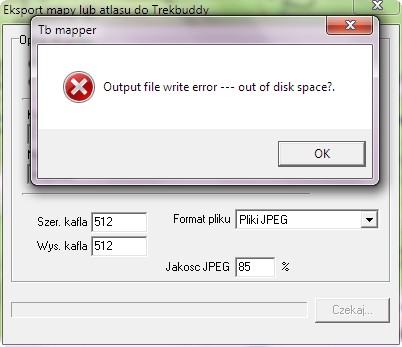

TB Mapper czasem wiesza się gdy "format pliku" ustawiony jest na .JPEG. Zobaczymy komunikat "w magazynie brak miejsca do wykonania operacji" ewentualnie "output write error - out of disk space?". Aby ominąć ten problem "format pliku" należy ustawić na .PNG.
    Menu "Układ"
  • Nowy - Dodawanie nowej warstwy atlasu.
  • Zamknij układ - usuwanie warstwy.
    Menu "Widok"
  • Pokaż punkty kalibracyjne - Pokazuje punkty kalibracyjne na mapie.
  • Pokaz siatke - Pokazuje sietke.
    Menu "O programie"
  • Wersja PL by crisboon... - Informacje o programie.


W skrócie

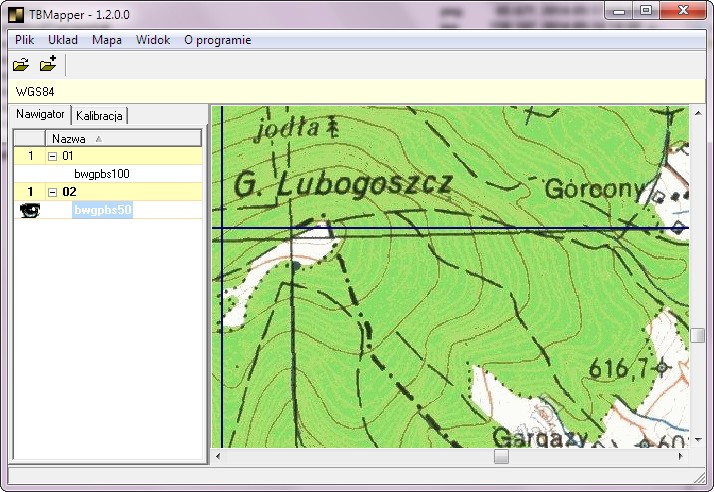

Z menu "układ" wybieramy polecenie "Nowy" Tworzymy w ten sposób warstwy. W naszym Przykładzie są to dwie warstwy (jeśli chcemy starować tylko jedną mapę nie musimy tworzyć warstw).
Następnie dodajemy pierwszą mapę poleceniem "Otwórz" z menu "Plik", lub klikamy na ikonkę folderu ze strzałką w głównym panelu programu. Kolejną mapę dodajemy poleceniem "Dodaj" z menu "Plik", lub klikamy na ikonkę folderu ze znakiem + w głównym panelu programu. Mapy Przenosimy do żądanej warstwy przeciągając myszką.

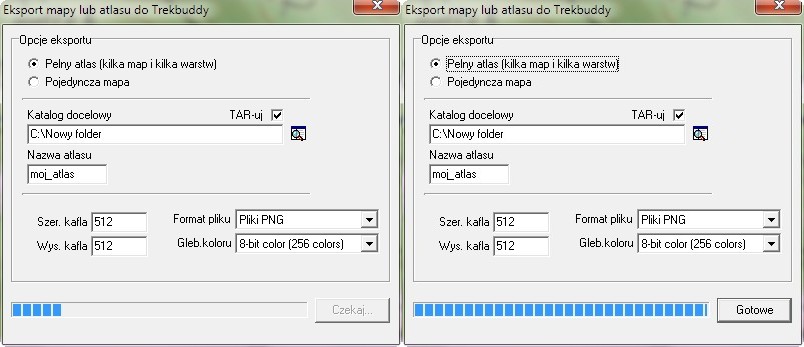

Gdy wczytaliśmy mapę/mapy wybieramy polecenie "Eksport do Trekbuddy..." z menu "Plik". Opcje eksportu wypełniamy tak jak w opisie powyżej.



Wciskamy OK i czekamy.



Przy dużych obszarach przy formacie pliku .JPEG, TB Mapper lubi odmówić współpracy.

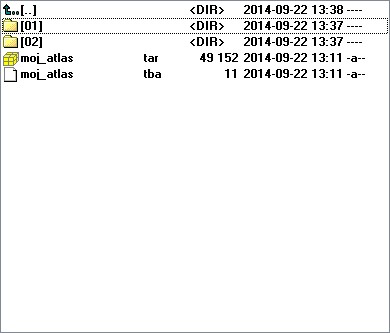

Struktura gotowego atlasu wygląda jak na poniższym zrzucie z ekranu. Folder z plikami należy skopiować do katalogu maps w Trekbuddy. Oczywiście mapę uruchamiamy z pliku .tar.

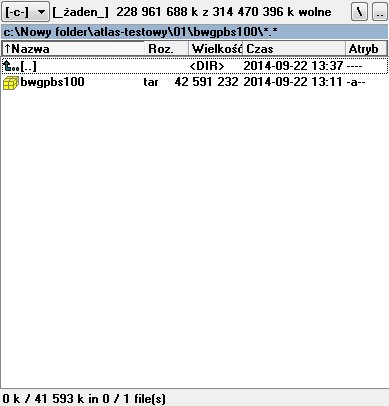

Atlas tak zrobiony w Locusie nie będzie działać. Możemy jedynie wczytać jako oddzielne mapy poszczególne warstwy, które znajdują się w folderach o nazwie nadanej w TB Mapperze, tutaj przykładowo warstwa pierwsza to: \01\bwgpbs100\bwgpbs100.tar.



Atlas Locus

Dla Locusa atlas w oparciu o mapy TAR można wykonać następująco:

  • Dla każdej warstwy tworzymy jedną oddzielną mapę w jednym pliku tar.
  • Wszystkie mapy muszą być zrobione dokładnie dla tego samego obszaru (te same współrzędne/ten sam zakres terenu).

Utworzylismy np. pięć map w różnych skalach. Nazywamy je według kolejności od najmniejszego powiększenia do największego np. mapa01.tar, mapa02.tar, itd. Wszystkie mapy umieszczamy w tym samym folderze. Folder zapisujemy w katalogu „maps” Locusa. Locus zinterpretuje taki folder jako jeden atlas.

Jeśli do folderu wgramy mapy z różnych obszarów np. Beskid Wyspowy i Gorce to Beskid Wyspowy będzie warstwą podrzędną a Gorce nadrzędną. Więc żadna to funkcjonalność, nie bedzie można powiększyć Beskidu Wyspowego bo pojawi się nam warstwa Gorce - czyli w naszym przypadku biała plama.



Inne Zastosowania:

Programu TB Mapper możemy również użyć do łączenia kafli map w jedną całość. Możemy „odzyskać” mapę z formatów TAR jak i tych świeżo ściągniętych za pomocą np. MapoTero. W tym celu dodajemy mapę poleceniem "Otwórz" z menu "Plik", lub klikamy na ikonkę folderu ze strzałką w głównym panelu programu. W zależności od sposobu odzysku mapy z plików TAR lub skalibrowanych kafli z MapoTero, wybieramy plik .tar lub .map.

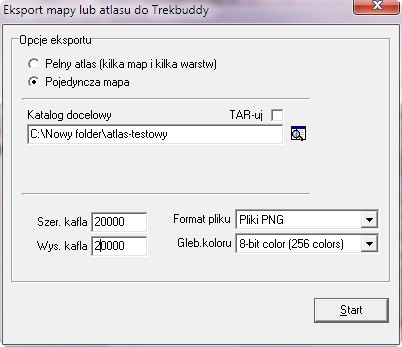

Gdy wczytaliśmy mapę wybieramy polecenie "Eksport do Trekbuddy..." z menu "Plik". W Opcjach eksportu zaznaczamy "pojedyncza mapa", wybieramy „katalog docelowy”, nie znaczymy opcji „TAR-uj”. Wymiary kafla wpisujemy odpowiednio większe, w zależności od obszaru map, w przykładzie jest duży obszar więc ustawimy na wyrost 20000x20000. Lepiej jest zawyżyć rozmiar kafla, plik i tak zostanie zapisany w całości. Gdy wpiszemy mniejszy rozmiar od całego obszaru, plik wynikowy zostanie pocięty na kilka elementów, a my chcemy całość. Dobrze wybrać format pliku .PNG. Wciskamy Start.

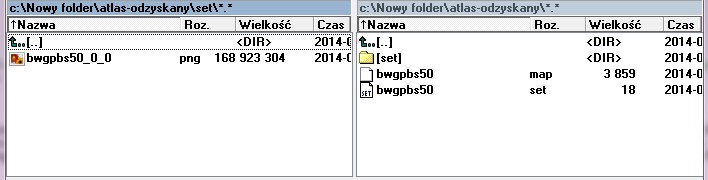

W katalogu docelowym pojawią się pliki kalibracyjne oraz się mapa w jednym pliku PNG w katalogu „set”.



Adam Kapturkiewicz 2014
