Program wykorzystujemy do kalibracji skanowanych map lub innych map w pliku rastrowym do których nie posiadamy pliku kalibracyjnego. Aby skalibrować mapę wystarczy darmowa wersja programu OziExplorer, program można pobrać ze strony programu: http://www.oziexplorer.com/.

Program jest bardzo rozbudowany więc tutaj w skrócie tylko odnośnie najprostszej metody kalibracji mapy rastrowej. Na stronie GPS Maniaka ciekawy przydatny tekst dotyczący kalibracji map: http://gps.astronet.pl/new/porady-kalibracja.htm#wstep

Kalibracja mapy polega na przypisaniu współrzędnych geograficznych dla punktów znajdujących się na mapie. Im więcej punktów tym dokładniej skalibrujemy mapę. Wystarczające są cztery punkty, w wersji darmowej dostępne są trzy punkty. W tym przykładzie kalibracja w oparciu o trzy punkty, tak wykonana mapa okazała się w miarę dokładna. Oczywiście proces dla kalibracji 3 czy 10 punktów wygląda identycznie.

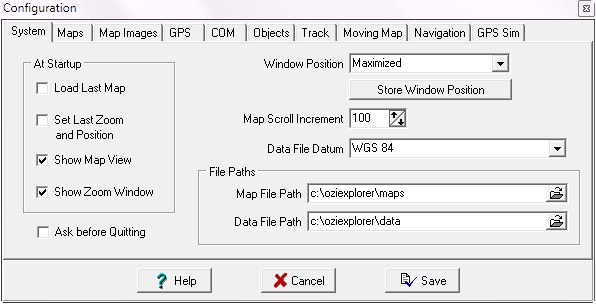

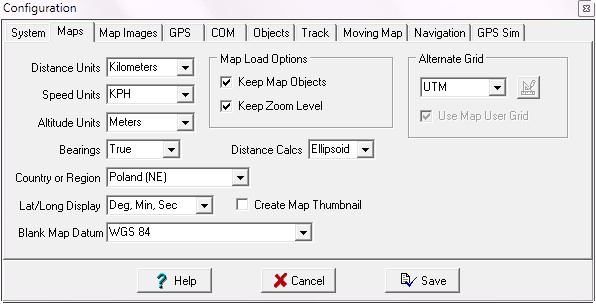

Przed przystąpieniem do pracy należy skonfigurować program, lub sprawdzić konfiguracje. Poniżej zrzut z ekranu dwóch pierwszych zakładek okna konfiguracji.

Teraz możemy wczytać obraz mapy w tym celu wybieramy z menu Plik -> Ładuj i kalibruj obraz mapy.

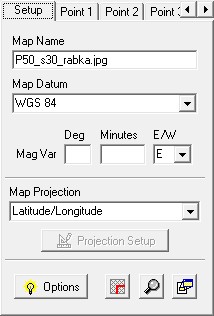

Po wczytaniu obrazu mapy, prócz mapy po prawej pojawiają się zakładki "Setup" i "Point1", "Point2" itd. Poniżej zakładka Setup.

Musimy przygotować sobie współrzędne punktów. Wybieramy charakterystyczne punkty na mapie które będą naszymi punktami kalibracyjnymi. Dla podanej mapy współrzędne można odczytać z Geoportalu. Wybieramy charakterystyczne punkty które na obu mapach łatwo zlokalizować, mogą to być szczyty gór.

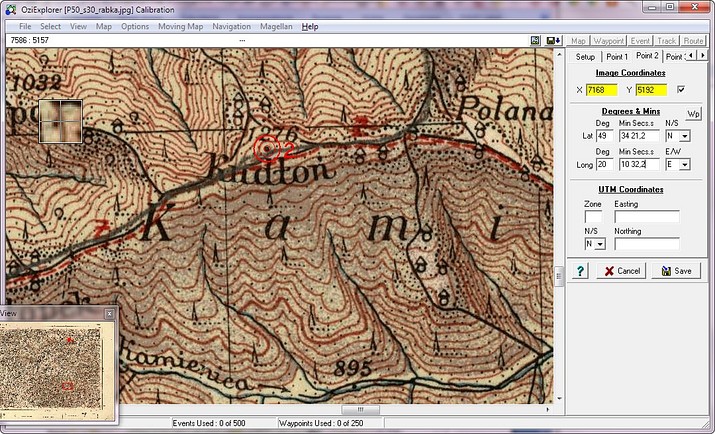

W zakładkach point1, 2, 3, itd. wpisujemy tylko współrzędne punktów. Czyli wybieramy nasz pierwszy punkt kalibracyjny, zakładkę "Point1" i kursorem klikamy na mapie w miejscu, dla którego posiadamy współrzędne.

Jak wpisywać odczytane współrzędne. Format współrzędnych musi być taki jak wybraliśmy w ustawieniach. Naszym pierwszym punktem kalibracyjnym jest szczyt Śnieżnicy o współrzędnych:
N: 49°42'57.64"
E: 20°10'41.5"

Współrzędne wpisujemy w pola "Lat" i "Long" w formacie:
Lat 49   42 57,6
Long 20   10 41,5

Zwracamy uwagę na symbole szerokości i długości geograficznej. Widać je na zrzucie z ekranu.

Tak samo wpisujemy wszystkie punkty kalibracyjne, po wpisaniu współrzędnych nie klikamy na przycisk "Save" lecz otwieramy kolejną zakładkę i uzupełniamy współrzędne kolejnego punktu. Po wpisaniu wszystkich punktów klikamy "Save". Plik kalibracyjny mysi być tej samej nazwy jak nazwa pliku graficznego mapy. Program sam nadaję nazwę, wystarczy kliknąć zapisz. Wynikiem jest plik konfiguracyjny z rozszerzeniem .map. Teraz wystarczy obrobić nasz plik wynikowy TB Cutterem, TB Mapperem można też zrobić atlas z kilku skalibrowanych plików.
